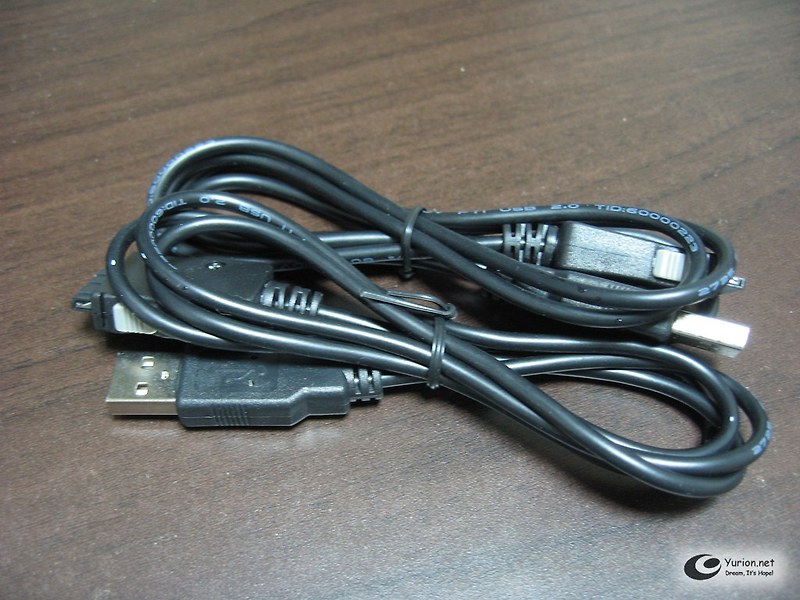

우선 필요한 물품은 USB 충전용 24핀 2개와 납땜도구들 그리고 가위와 니퍼 정도입니다.

우선 분해를 합니다. 분해를 하실때 옆 부분이 깨지지 않게 사진과 같이 살짝 들여올려서 빼내세요.

분해가 다 된 모습입니다.

여기서 하나는 케이블과 함께 남길 것을 선택하시고 다른 하나는 잘라버릴 것을 생각해 두세요.

케이블과 함께 남기는 부분을 파츠A, 잘라버리는 부분은 파츠B라고 하겠습니다.

파츠A

적절한 길이를 남기고 선을 제거합니다.

제거된 선의 부분을 반으로 갈라 전선을 들어내게 합니다.

전선이 들어나면 여기서 사용할 선을 선택합니다. 휜선과 녹색선은 데이터용이니 제거합시다.

여기까지 하면 남길 부분의 작업은 이렇게 됩니다.

파츠B

파츠B는 이렇게 납땜도구를 이용해서 선을 제거합니다.

제거된 케이블에서 이 것을 빼내세요. 아마 빼내실때 약간 힘이 드실 겁니다

그리곤 파츠A 케이블에 넣어야 합니다. 넣기도 힘든데, 선을 돌리면서 넣으면 한결 수월하게 들어갑니다.

납땜으로 빨간선은 왼쪽에 검은선은 오른쪽에 연결합니다.

나머지 선은 역시 잘라버리세요.

공통작업

이 부분은 다이오드인데 전기가 한쪽 방향으로 흘러가게 하는 역할을 합니다.

배터리팩용으로 사용하기 위해서는 위 다이오드를 제거해야 하는데, 니퍼같은 것으로 힘을 주어 빼내면 기판까지 뜯껴나갑니다. 따라서 인두로 납땜 부분을 가열해서 제거를 하셔야 합니다.

인두로 제거를 한다음.

두 부분을 납땜으로 연결합니다.

기판이 작으니 매우 오래 연속작업을 하면 타버립니다.

그러면 이렇게 완성이 됩니다.

녹색으로 뜨는 것이 정상이며 이제 30핀 변환잭을 구입하셔서 충전을 하시면 되겠습니다.
