옷걸이로 디지털TV 안테나 만들기 (납땜X)
알 수 없는 사용자
2011. 12. 14. 21:09
집이 서울시임에도 현재까지 디지털 TV가 나오지 않는다. 이유는 아파트에서 안테나 투자를 안해서.
어짜피 2012년 중순까지 버티면 결국 안테나를 바꾼다고는 한다. 허나 그때까지 기다릴 순 없는 법.
옷걸이 안테나를 만들어 보기로 했다. 어짜피 만들어줄 사람이 한명 더 생기기도 했고
그리고 위치에 따른 안테나의 길이를 정해야 한다.
아마 서울 지역이라면 왠만하면 관악산이 뜨는 것 같다.
아마 서울 지역이라면 왠만하면 관악산이 뜨는 것 같다.

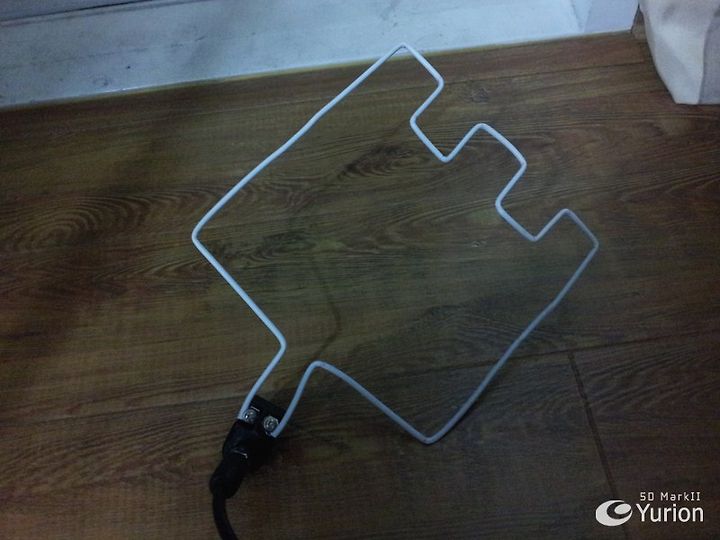

그렇게 만들어 논 안테나.
위의 굴곡은 있으면 더 수신율이 좋다. 굴곡은 3cm 정도. 각변은 15cm으로 관악산에 최적화 되 있다.
구리선도 감으면 좋다고 하는데 그건 귀찮아서(...) 안했다. 일단 급했기도 했고
시간나면 더 보수해서 올려보겠다.
구리선도 감으면 좋다고 하는데 그건 귀찮아서(...) 안했다. 일단 급했기도 했고
시간나면 더 보수해서 올려보겠다.

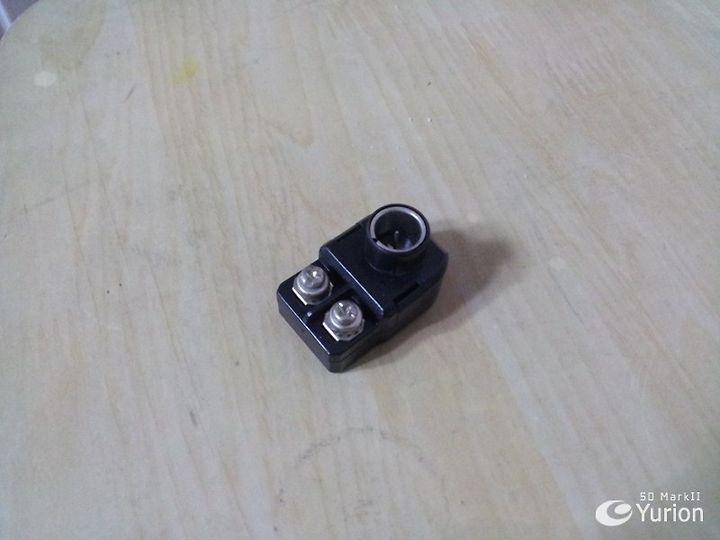

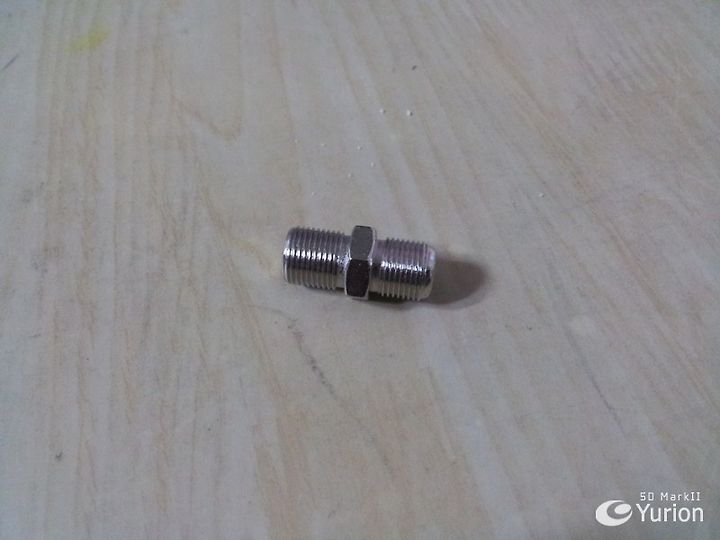

납땝을 하지 않기 위해서 다른 두가지 부품이 필요했다. RF 매칭, 다른 하나는 RF암-RF암 이다.
철물점에서 쉽게 개당 1000원씩 구할수는 있는데 부품명으로 말하면 잘 모른다. 위 사진을 가지고 보여주니 찾아주더라.

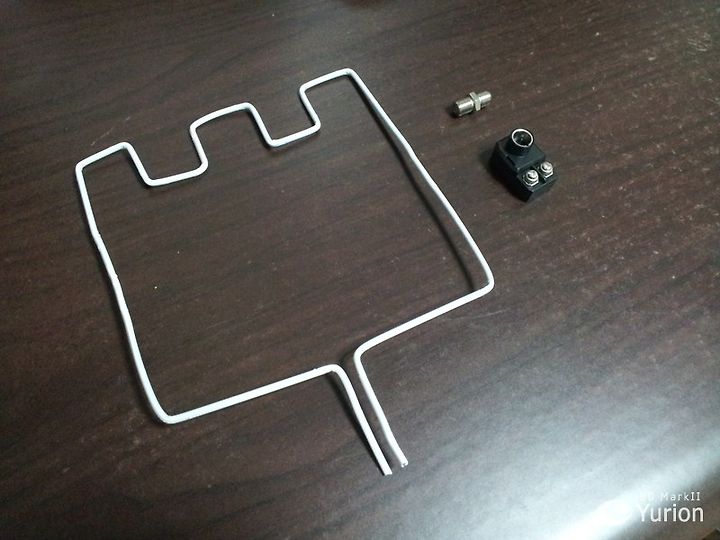

위 두 부품을 이용해서...

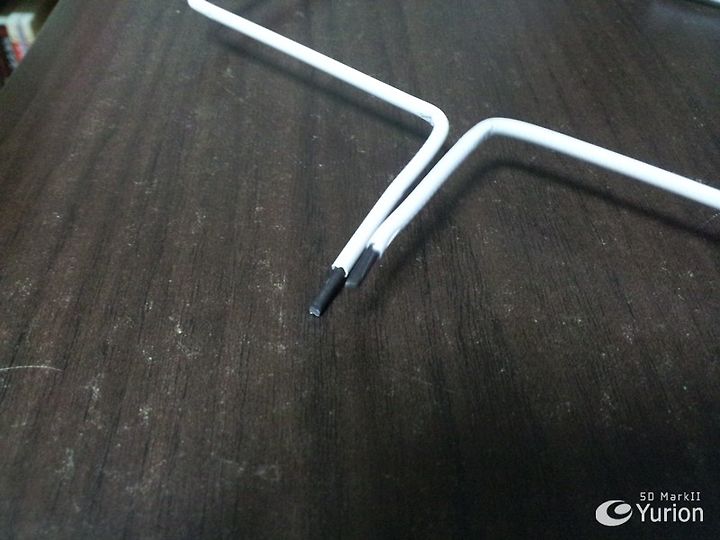

안테나를 벗겨낸 다음 구부러 트린다.

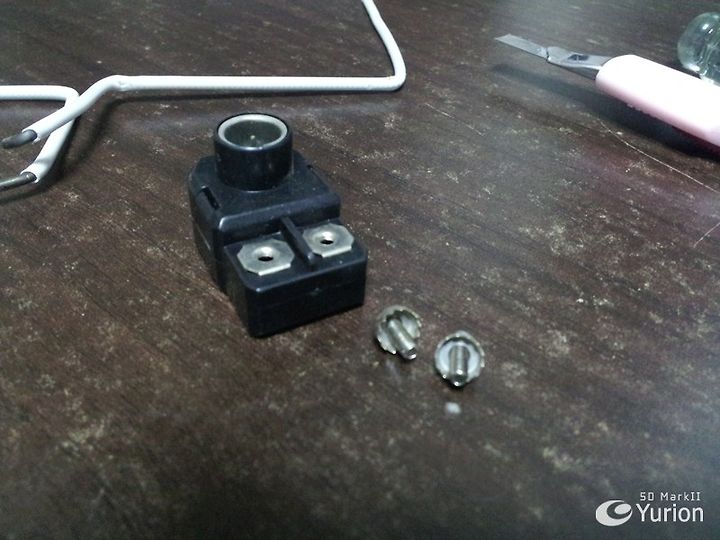

볼트로 조이는 형식
허접해 보인다. 하지만 작동안 잘 된다.
...일부러 가카가 나왔을때 찍었다.
잘 된다. 옷걸이로 대충 만든 안테나의 작동은 성공적이었다.
- 꼭 정확하게 할 필요는 없다. 오차범위는 +-2cm정도 되는듯 하다 [본문으로]
